¿Cómo protege un enchufe transpirable sus componentes electrónicos críticos?

En la incesante búsqueda de miniaturización y durabilidad, los sistemas electrónicos y mecánicos modernos se enfrentan a una paradoja física fundamental: requieren una carcasa robusta y sellada para protegerlos contra el agua, el polvo y los contaminantes, pero ese mismo sello puede atrapar diferenciales de presión dañinos y vapor de humedad. Este entorno interno, si no se gestiona, conduce a una cascada de fallas: se forma condensación en los PCB, las juntas se pandean bajo la tensión del vacío, los sellos lloran durante los cambios de altitud y fallan los respiraderos de la batería. La solución a este desafío de ingeniería no es comprometer el sellado, sino mejorarlo mediante la microventilación. un Tapón transpirable de larga duración. es un componente diseñado con precisión que actúa como una barrera selectiva, utilizando ciencia avanzada de membranas para permitir el paso lento del aire para igualar la presión al tiempo que presenta una barrera impermeable al agua líquida y las partículas sólidas. Para los ingenieros de diseño, gerentes de productos y especialistas en adquisiciones de los sectores de automoción, electrónica de consumo, IoT industrial y energía, comprender las especificaciones y aplicaciones de estos componentes es crucial para la confiabilidad del producto. Este artículo proporciona una inmersión técnica profunda en los principios operativos, la ciencia de los materiales y las consideraciones específicas de la aplicación de los tapones respirables, desde un simple tapón de membrana impermeable y transpirable a un complejo tapón de ventilación transpirable de alta temperatura Diseñado para uso automotriz debajo del capó. El dominio de este componente garantiza que su gabinete respire con facilidad, manteniendo el equilibrio interno y evitando la entrada de elementos ambientales durante toda la vida útil prevista del producto.

1. Tecnología central: la ciencia de la permeabilidad selectiva

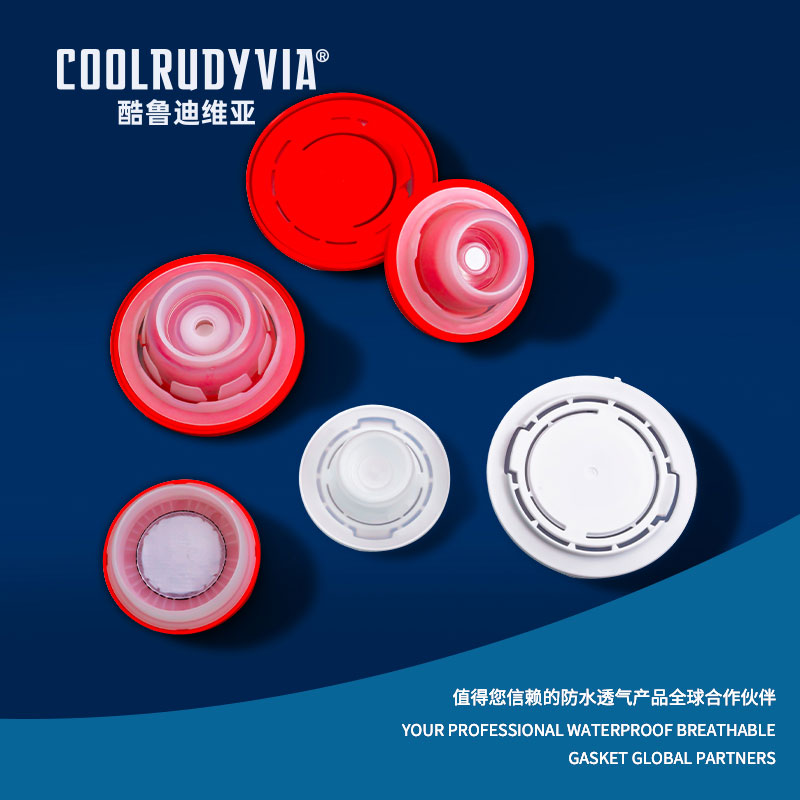

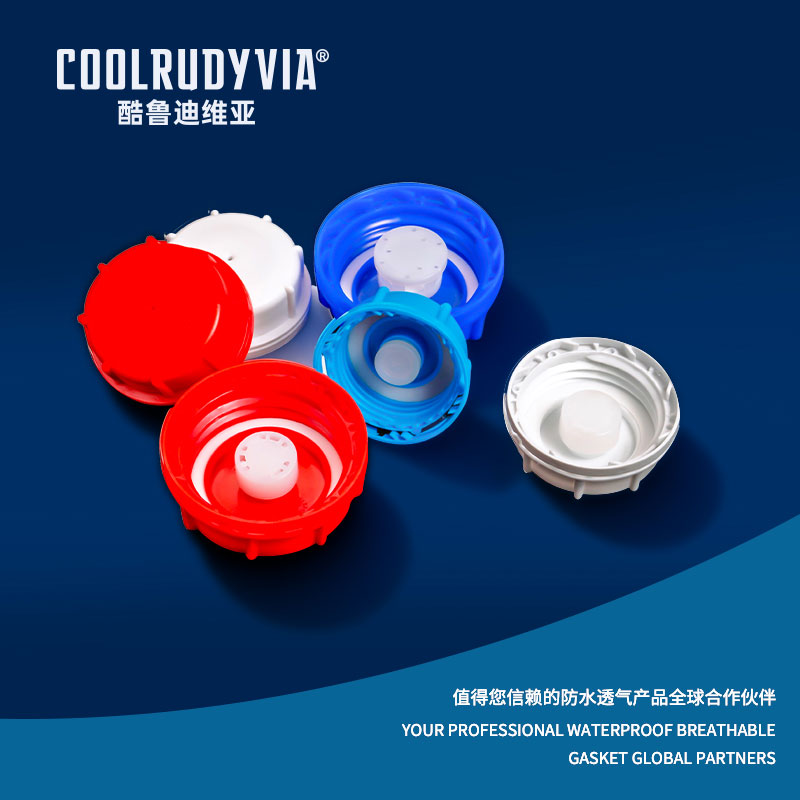

En el corazón de cada tapón respirable confiable se encuentra una membrana microporosa, generalmente fabricada con politetrafluoroetileno expandido (ePTFE). La estructura única de este material es el resultado de un proceso de expansión controlado que crea una matriz de poros microscópicos interconectados. Estos poros son órdenes de magnitud más pequeños que una gota de agua (normalmente entre 0,2 y 10 micrones) pero más grandes que las moléculas de gas. Esta disparidad de tamaño es la base de su función: la tensión superficial evita que el agua líquida penetre en los poros, mientras que las moléculas de aire pasan libremente a través de la difusión, lo que permite que las presiones internas y externas se igualen. Este intercambio pasivo evita el desarrollo de vacío durante el enfriamiento o una presión positiva durante el calentamiento, condiciones que pueden provocar fallas en el sello, empañamiento de las lentes o dificultad para abrir los paneles de acceso. un verdadero Tapón transpirable de larga duración. es más que solo la membrana; Se trata de un conjunto completo en el que la membrana se une permanentemente (a menudo mediante laminación térmica o adhesivos especializados) a una carcasa robusta hecha de materiales como silicona, poliuretano termoplástico (TPU) o plásticos de ingeniería. Esta carcasa proporciona la interfaz mecánica para la instalación (a presión, roscada o adhesiva) y protege la frágil membrana contra la abrasión y los daños mecánicos. El rendimiento se cuantifica mediante dos métricas clave: presión de entrada de agua (WEP), la presión hidrostática a la que el agua penetra la membrana (que se correlaciona directamente con las clasificaciones IPX) y la tasa de flujo de aire, medida en litros por minuto a un diferencial de presión específico, que determina la velocidad de ecualización de la presión.

• Superioridad material del ePTFE: Más allá de su estructura microporosa, el ePTFE es químicamente inerte, resistente a los rayos UV y funciona en un amplio rango de temperaturas (-200 °C a 260 °C), lo que lo hace ideal para las aplicaciones más exigentes donde tapón de ventilación transpirable de alta temperatura es necesario.
• El papel de la hidrofobicidad: La naturaleza inherente repelente al agua (hidrófoba) del ePTFE se mejora mediante tratamientos patentados, lo que garantiza que el agua gotee y se deslice por la superficie en lugar de mojar y potencialmente bloquear los poros.
• Validación del desempeño: Los fabricantes acreditados validan el rendimiento del enchufe mediante pruebas rigurosas según estándares internacionales, como las pruebas de ingreso del código IP (IEC 60529) para pruebas de impermeabilidad y caída de presión para el flujo de aire, lo que garantiza que las especificaciones de la hoja de datos sean confiables.

2. Soluciones específicas para aplicaciones: adaptar el enchufe al desafío

El principio universal de igualación de presión enfrenta diversos desafíos del mundo real, cada uno de los cuales exige un enfoque personalizado. En el ámbito de la electrificación y la energía portátil, un Tapón transpirable de silicona para carcasa de batería. no es negociable. Las celdas de batería, particularmente las de iones de litio, experimentan una generación menor de gas durante el funcionamiento normal y una expansión térmica significativa. Una carcasa sellada corre el riesgo de abombarse o romperse, mientras que una ventilación abierta permite la entrada de electrolitos corrosivos y humedad. Un tapón respirable ventila de forma segura estos gases e iguala la presión del ciclo térmico mientras mantiene un sello contra las salpicaduras de la carretera, el polvo y la humedad. La carcasa de silicona ofrece una excelente compresión de sellado ambiental y resistencia al ozono y la temperatura. Dentro del sector automotriz, la proliferación de unidades de control electrónico (ECU), sensores e iluminación LED exige una protección sólida en un entorno hostil. un tapón de ventilación del conector eléctrico automotriz A menudo se integra directamente en las carcasas de los conectores. Evita la condensación dentro del conector que podría provocar corrosión en los pines y fallas eléctricas, algo especialmente crítico para sistemas de seguridad como ABS o controladores de bolsas de aire. Para aplicaciones cerca del motor o del escape, como sensores de transmisión o actuadores de turbocompresor, especificar un tapón de ventilación transpirable de alta temperatura con una membrana y una carcasa clasificadas para exposición continua por encima de 150 °C es esencial para evitar la degradación del material. En la electrónica industrial y de consumo, es clave lograr un alto índice de protección de ingreso sin crear un recipiente a presión. Integrando un Enchufe respirable con clasificación IP67 para electrónica permite que dispositivos como cámaras de seguridad para exteriores, unidades GPS portátiles o sensores subacuáticos igualen la presión durante los cambios de altitud o de temperatura mientras sobreviven con confianza a la lluvia, las tormentas de polvo o la inmersión temporal, mejorando así drásticamente la confiabilidad del campo y reduciendo las devoluciones de la garantía.

• Integración del diseño del gabinete de batería: El tapón debe colocarse en el punto más alto del gabinete para ventilar eficazmente los gases y debe protegerse de chorros de agua directos o salpicaduras de contaminantes mediante deflectores internos o un diseño cubierto.
• Auditorías de compatibilidad química: Para aplicaciones automotrices o industriales, verifique que el material de la carcasa del tapón (p. ej., grado específico de silicona o TPU) sea resistente a fluidos como aceite de motor, líquido de frenos, refrigerante y solventes de limpieza comunes.
• Cálculos de tamaño y flujo: Para gabinetes grandes o aquellos con ciclos térmicos rápidos, es posible que se requieran varios enchufes o un enchufe con una tasa de flujo de aire más alta. Un cálculo simple basado en el volumen del gabinete y el diferencial de presión interno-externo máximo esperado puede guiar la selección.

3. Selección, validación y garantía del desempeño a largo plazo

Especificar un tapón respirable es un ejercicio de mitigación proactiva de riesgos. El proceso comienza con la creación de un perfil ambiental y operativo integral para el producto final. Este perfil define la clasificación de protección de ingreso (IP) requerida, el rango de ciclos de temperatura esperado, posibles exposiciones químicas, la vida útil requerida y la tasa de cambio de presión interna (por ejemplo, debido a cambios de altitud en drones o cargas térmicas en iluminación exterior). Con este perfil, los ingenieros pueden interpretar las hojas de datos del fabricante de manera crítica, buscando datos de rendimiento validados en condiciones coincidentes, no solo clasificaciones nominales. Una afirmación de ser un Tapón transpirable de larga duración. debe estar respaldado por datos de pruebas de vida útil aceleradas, como la exposición prolongada a ciclos de temperatura-humedad, pruebas de meteorología UV y resistencia a la niebla salina. Uno de los modos de falla más comunes no es la ruptura repentina sino la degradación gradual: la obstrucción de los poros. En ambientes con aerosoles aceitosos, polvo fino o fibras en el aire, los contaminantes pueden ocluir los microporos de la membrana. Si bien el ePTFE es oleofóbico (repele el aceite), los tratamientos oleofóbicos especializados proporcionan una capa adicional de defensa. Las estrategias de diseño para mitigar la obstrucción incluyen colocar el tapón en un lugar protegido, usar una capa superior de medio filtrante de partículas o especificar un modelo con una capa de membrana exterior de sacrificio. La integridad mecánica es igualmente vital; el enchufe debe soportar tensiones de instalación, vibraciones y posibles impactos sin que la membrana se deslamine de su carcasa o que la carcasa se agriete.

• Solicitar datos de análisis de fallas: Un fabricante creíble tendrá datos sobre el tiempo medio hasta la falla (MTTF) en condiciones de estrés específicas y podrá brindar orientación sobre la vida útil esperada en su entorno de aplicación.
• Prototipo y prueba en contexto: Nunca finalice una especificación de enchufe basándose únicamente en hojas de datos. Instale enchufes prototipo en gabinetes reales o simulados y sométalos a una versión condensada del régimen de detección de estrés ambiental (ESS) de su producto.
• Considere la instalación y el sellado: El enchufe es tan bueno como su sello al gabinete del host. Asegúrese de que el estilo de montaje elegido (por ejemplo, junta tórica para tapones roscados, compresión para encaje a presión) sea compatible con el material de su gabinete y proporcione un sello confiable según la clasificación IP requerida.

Preguntas frecuentes

¿Cómo funciona un tapón transpirable sin dejar entrar agua?

Utiliza una membrana microporosa, normalmente hecha de PTFE expandido (ePTFE). Esta membrana contiene miles de millones de poros microscópicos que son más grandes que las moléculas de gas (permitiendo el paso del aire para igualar la presión) pero más pequeños que las gotas de agua líquida. La alta tensión superficial del agua impide que moje y penetre estos diminutos poros. Este principio, combinado con tratamientos hidrófobos en la membrana, crea una barrera unidireccional eficaz: el aire fluye, el agua se bloquea, lo que la convierte en una verdadera barrera. tapón de membrana impermeable y transpirable .

¿Cuál es la diferencia entre IP67 e IP68 para un tapón respirable?

La clasificación IP (protección de ingreso) se refiere al nivel de protección que logra todo el gabinete, no el enchufe en sí. Sin embargo, el enchufe es un componente crítico que permite estas clasificaciones. un Enchufe respirable con clasificación IP67 para electrónica está diseñado y probado para ayudar a que una carcasa alcance "6" (protección completa contra la entrada de polvo) y "7" (protección contra inmersión temporal en agua entre 15 cm y 1 m durante 30 minutos). IP68 es para inmersión continua en las condiciones especificadas por el fabricante (a menudo a más de 1 m durante períodos más prolongados). Un enchufe que permita IP68 tendría una clasificación de presión de entrada de agua (WEP) significativamente mayor.

¿Se puede utilizar un tapón respirable en un ambiente esterilizado o de sala limpia?

Sí, pero se deben seleccionar variantes específicas del producto. Para métodos de esterilización como óxido de etileno (EtO) o radiación gamma, los materiales del tapón (membrana y carcasa) deben validarse para resistir el proceso sin degradación ni pérdida de rendimiento. Para aplicaciones farmacéuticas o de salas blancas, los tapones deben fabricarse en un ambiente controlado y pueden requerir certificaciones adicionales (por ejemplo, USP Clase VI para biocompatibilidad) para garantizar que no introduzcan contaminantes ni gases de escape.

¿Cómo calculo el flujo de aire requerido o la cantidad de enchufes para mi gabinete?

Un cálculo básico implica la ley de los gases ideales (PV=nRT). Debe determinar el diferencial de presión máximo (ΔP) que su gabinete debe igualar y el tiempo (t) en el que debe suceder. La fórmula para el flujo de aire volumétrico requerido (Q) es una derivada: Q = (V ΔP) / (t P _{cajero automático} ), donde V es el volumen del recinto. Seleccione un enchufe cuya tasa de flujo de aire (de su hoja de datos en su ΔP específico) cumpla o supere esta Q calculada. Para un ΔP grande o una ecualización rápida, varios enchufes en paralelo suman sus tasas de flujo de aire.

¿Qué pasa si un tapón respirable se ensucia u obstruye?

La obstrucción es un modo de falla primario. Si los poros de la membrana quedan bloqueados por suciedad, aceite u otros contaminantes, su caudal de aire cae casi a cero. El tapón se convierte efectivamente en un sello sólido, lo que genera los mismos problemas que debía evitar: acumulación de presión, bloqueo de vacío y posible condensación. Para evitar esto, seleccione tapones con tratamientos oleofóbicos (repelentes de aceite) para ambientes sucios, diseñe cubiertas protectoras o deflectores para proteger el tapón de corrientes contaminantes directas y considérelos un elemento útil en los programas de mantenimiento para aplicaciones de servicio extremo.
